HOE EEN ELEKTRISCHE KOOKPLAAT PLAATSEN EN AANSLUITEN

DE KOOKPLAAT INSTALLEREN
DE KOOKPLAAT AANSLUITEN
DE KOOKPLAAT TESTEN

METEN

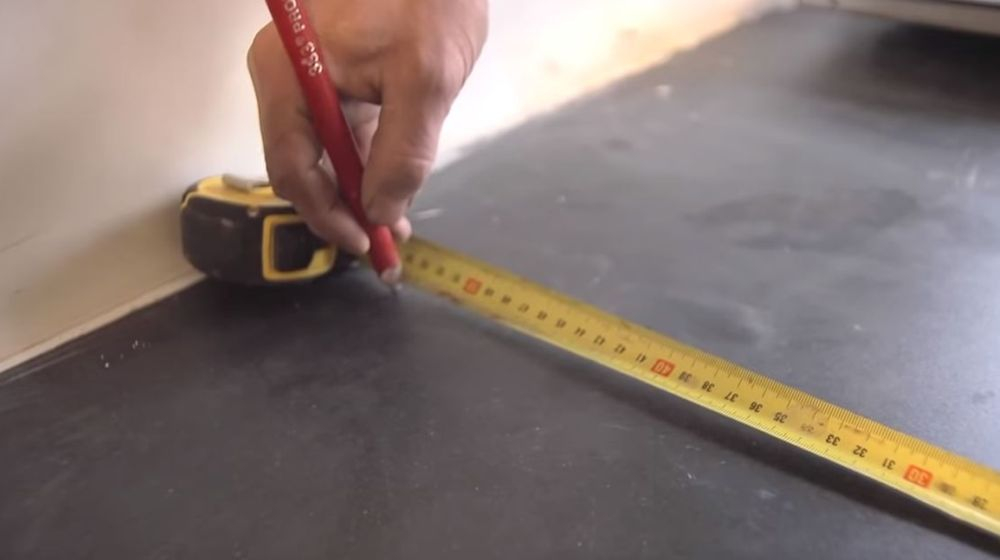

Bij het installeren van een kookplaat begin je met uit te meten waar deze precies moet komen. In de handleiding van je aangekochte kookplaat zal altijd aangeduid staan wat de minimale afstand tussen spatwand en kookplaat moet zijn.

Kijk ook de montagevoorschriften na voor de uitsparing die je in je werkblad moet maken om de kookplaat te doen passen.

UITSPARING VOOR VENTILATIE

Een inductiekookplaat heeft een inbouwdiepte tussen 4 en 6 cm.

Wanneer je een inductiekookplaat in combinatie met of boven een ander toestel (bijvoorbeeld een inbouwoven) plaatst, moet je zorgen voor een uitsparing van 7 mm voor ventilatie, omdat een inductiekookplaat op vol vermogen zeer warme temperaturen zal genereren.

WERKBLAD UITZAGEN

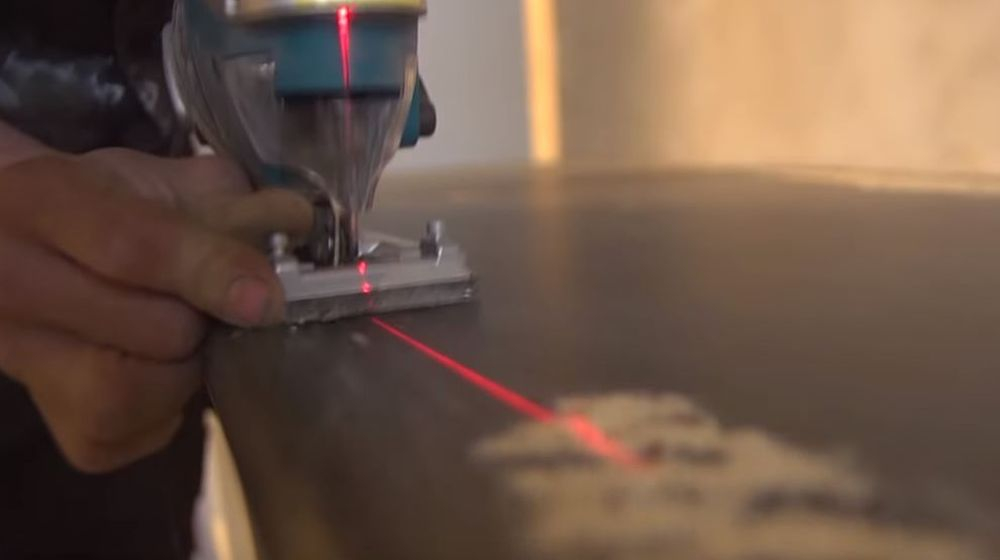

De opening voor de kookplaat teken je af met een potlood. Boor vervolgens een gat in de hoek waar je wil beginnen zagen. Met een decoupeerzaag zaag je vervolgens langs de afgetekende lijnen. Zo zaag je verder de uitsparing uit.

Let op: hou het stuk werkblad dat je aan het uitzagen bent onderaan vast, of zorg op zijn minst voor een steunpunt onderaan, zodat deze niet plots afscheurt onder het eigen gewicht. Daarna kan je aan de slag met de aansluiting.

MEERFASIGE AANSLUITING

Heb je een driefasige aansluiting met nulgeleider, dan is er tussen elke fase en de neutrale draad een spanning van 230 volt. Een kookplaat is een zware verbruiker, dus met een meerfasige aansluiting kan je de Ampère die de kookplaat vraagt verdelen over meer fases.

Daardoor heb je een zekering met minder Ampère en een minder dikke elektriciteitskabel nodig.

ZEKERING UITSCHAKELEN

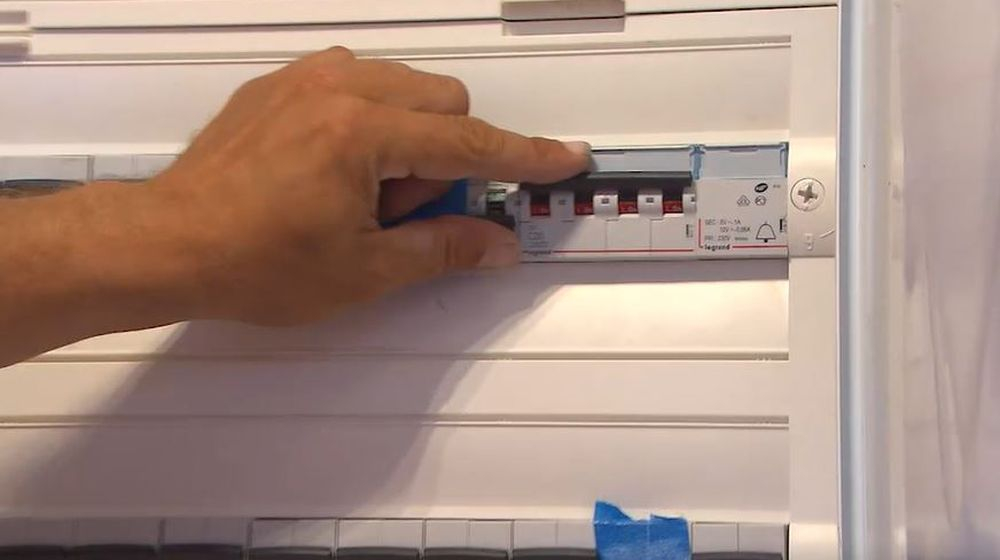

Het eerste wat je doet, is natuurlijk de juiste zekering uitschakelen.

Ben je niet zeker op welke zekering je kookplaat zit? Schakel dan de hoofdschakelaar uit.

AANSLUITING INBOUWEN

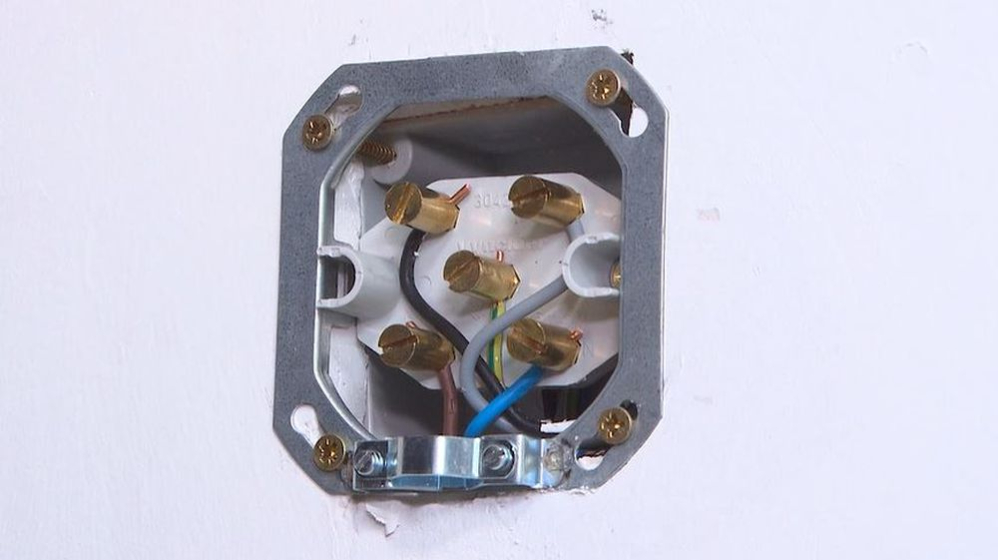

Eerst moet de aansluiting in de muur worden geïnstalleerd. Voor een meerfasige aansluiting van je kookplaat zijn er speciale inbouwbakjes. Daarop sluit je dan de kabels aan. Meestal zijn dat er vijf:

• een aarding;
• een neutrale blauwe draad;
• drie fases.

De aarding komt altijd in het midden, de andere draden sluit je errond aan. Plaats voorlopig het beschermkapje op de aansluiting als je niet meteen je kookplaat aansluit.

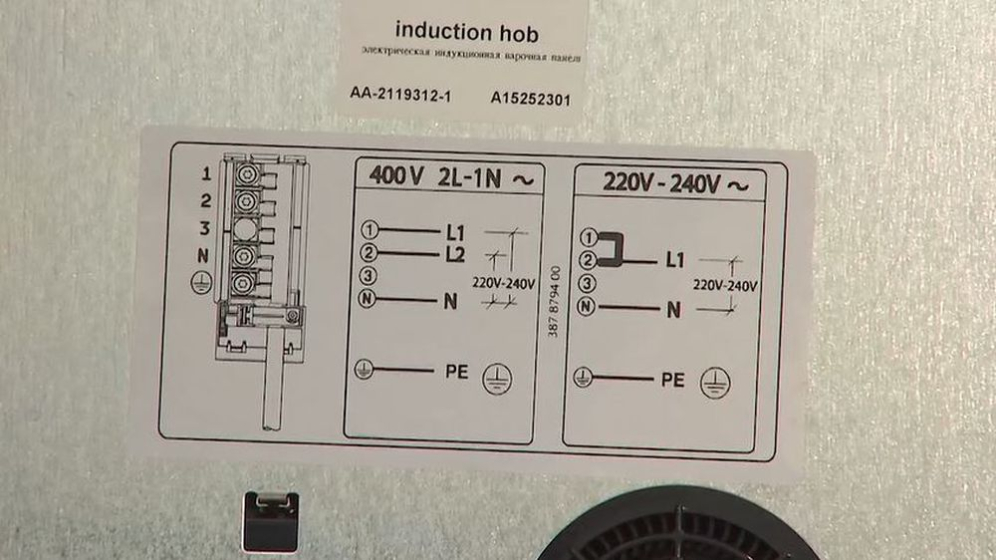

Op elke elektrische kookplaat, dus ook op een inductiekookplaat, staat een schema van hoe die kan aangesloten worden, met name hoeveel fases je aansluit.

KABELS STRIPPEN

Strip eerst de buitenste mantel van de kabel die van je stopcontact naar je kookvuur gaat. Stel dan je striptang in en maak het koper van de kabels bloot.

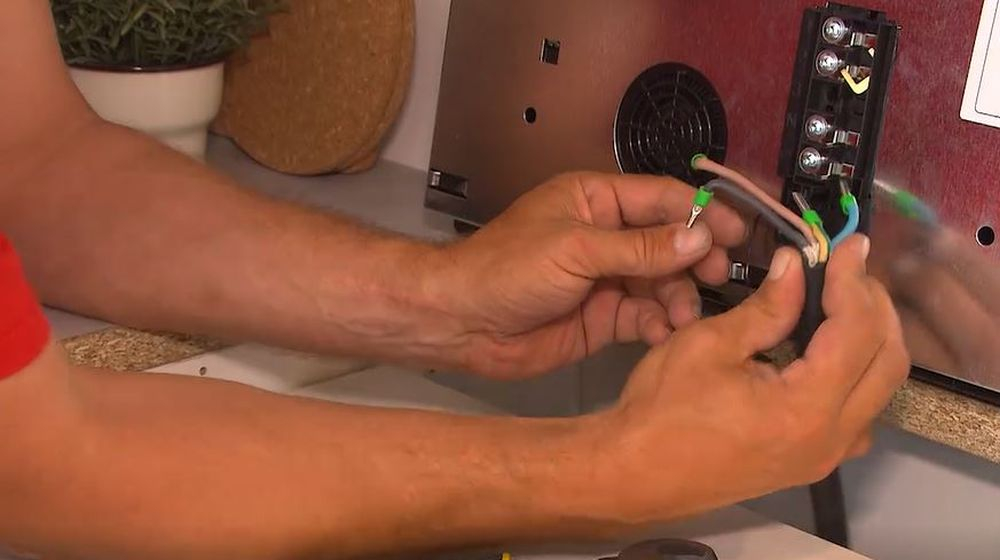

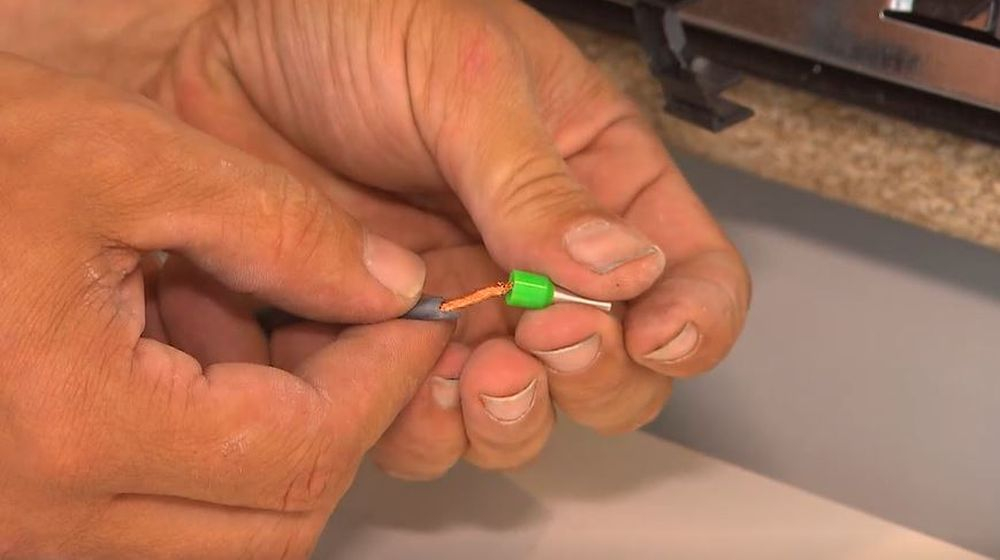

De kabel is vaak een litzedraad van samengesteld koper. Om die te beschermen tegen kortsluiting en om die samen te binden, kan je ze voorzien van een connector. Schuif deze over de draden en knijp de connector samen. Zorg dat de connector stevig rond de draad zit.

Kijk hierbij goed naar welke draad waar hoort. Om ze netjes aan te sluiten, moet je ze in dit geval telkens een beetje korter maken.

KABELS AANSLUITEN

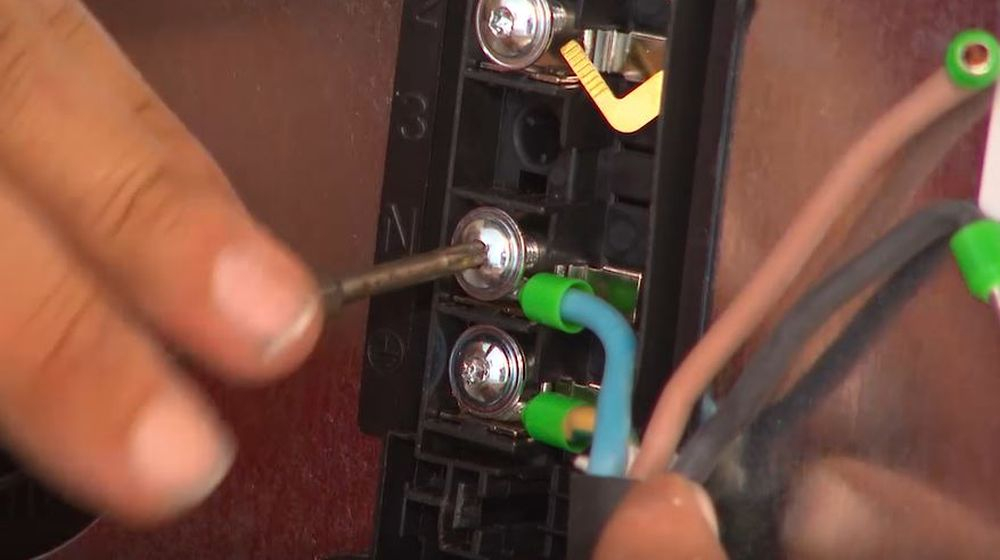

Sluit de kabels dan aan op je kookplaat. De geelgroene aardingskabel komt bij het symbool van de aarding. De blauwe neutrale komt bij de N.

Kan je maar één of twee fasedraden aansluiten, en heb je er drie? Geen zorgen, dan sluit je er maar één of twee aan. Dat zal de werking van de kookplaat niet in de weg staan.

Zijn de kabels goed geconnecteerd? Maak dan ook dat de grote kabel goed vast zit. Daarvoor is er onderaan een klem voorzien.

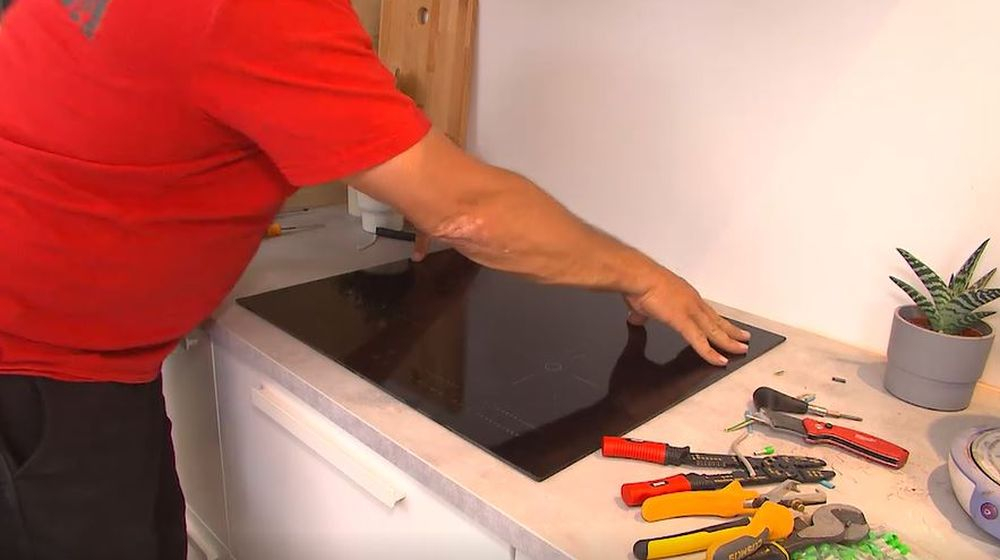

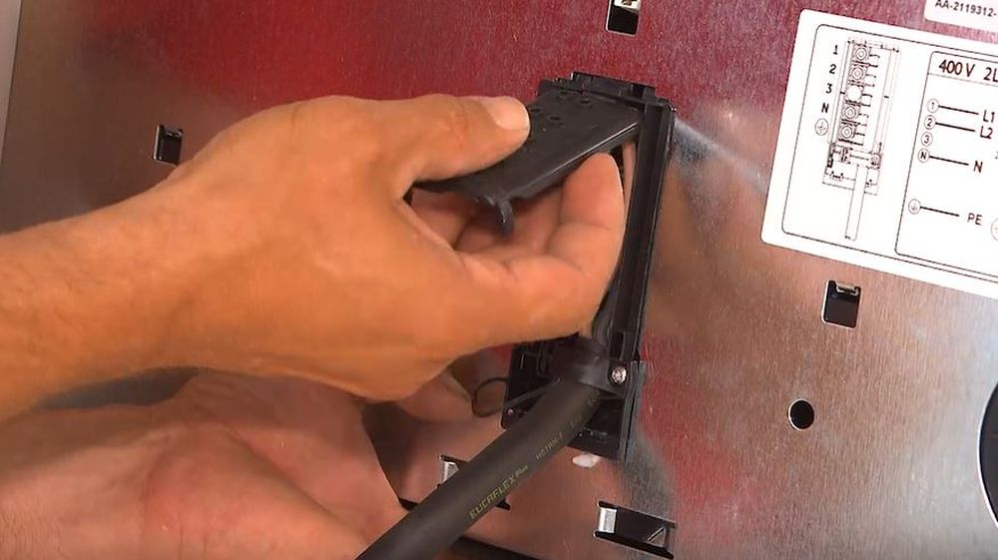

Dek de connecties af met het plaatje en leg de kookplaat terug op zijn plaats. Je moet ze niet vastlijmen of afkitten.

AANSLUITING IN DE MUUR

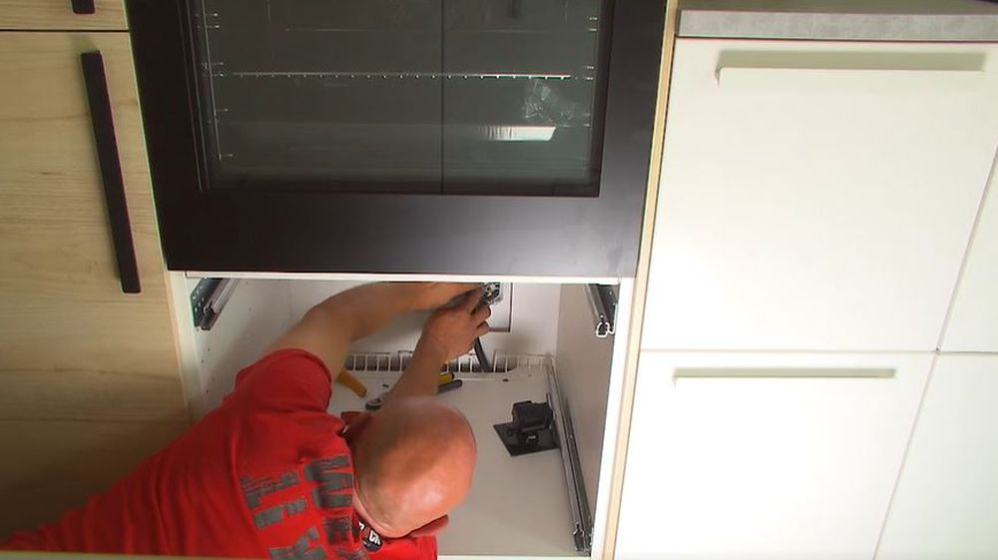

Dan kan je de connectie maken aan de aansluiting in de muur. Verwijder eerst de afdekplaat, als je die gemonteerd had.

Verwijder vervolgens de buitenste mantel van de kabel en maak de beugel waarin hij straks moet komen los. Dan is het slechts een kwestie van de juiste kabels aan te sluiten bij elkaar. De fase die we hier niet gebruiken en dus ook niet is aangesloten aan de kookplaat, sluiten we hier ook niet aan. Die knip je weg. Strip de draden dan tot het koper bloot is. Met een schroevendraaier maak je dan de bevestigingen los.

De kabels sluit je dan aan volgens de kleurcodes. Zorg dat de draden goed tegen elkaar zitten en dat je de connectie terug goed vastschroeft.

Sluit dan de dikke kabel aan op de kabelklem. Maak die ook goed vast zodat de kabel niet meer kan bewegen. Zo vermijd je dat per ongeluk de koperdraden uit de connectie worden getrokken.

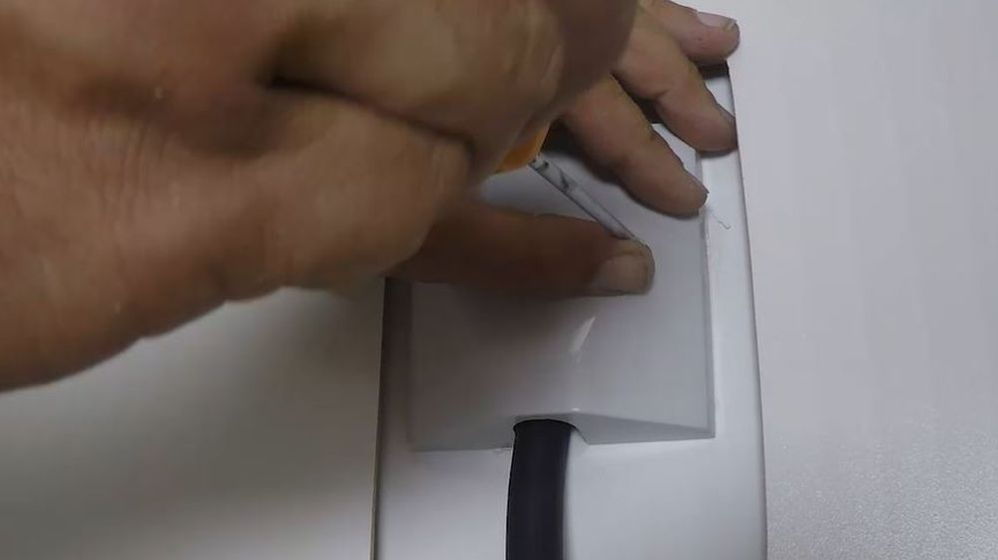

Als laatste zet je de beschermkap er op. Vergeet dit zeker niet. Zo zijn de connecties afgedekt en kan je geen kortsluiting veroorzaken.

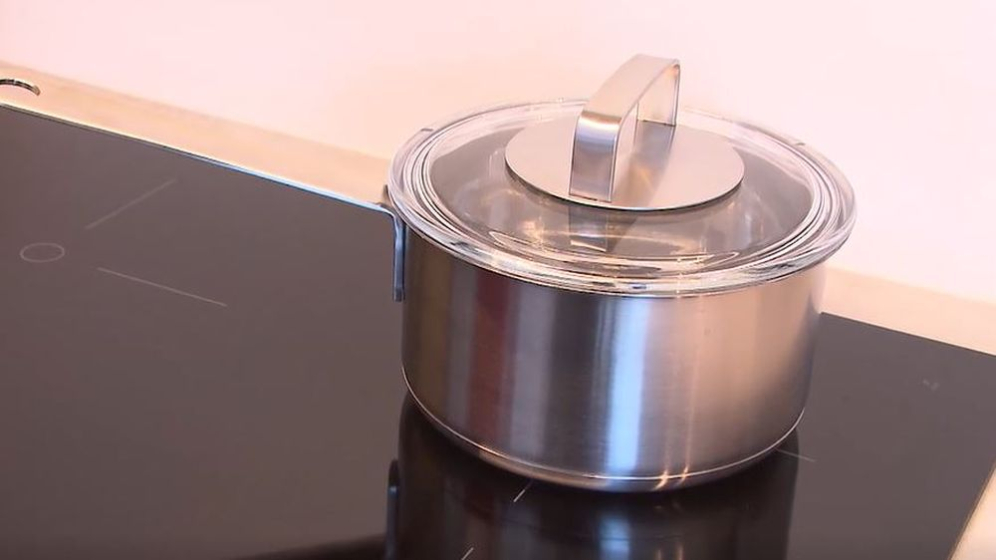

Ben je zeker dat je kookplaat veilig aangesloten is? Zet dan de zekering terug aan. Je kan je kookplaat even testen. Begin met wat water te koken, daarmee doe je geen kwaad.

Heb je de kookplaat uitgebreid getest, dan kan je eventuele lades die eronder zaten terug steken en je keuken verder in gebruik nemen.
