5 HOUTVERBINDINGEN UITGELEGD

In deze aflevering van De Tooldokter bespreken we verschillende soorten houtverbindingen: de pen-gatverbinding, groeven, sponningen, lijstverbindingen en zwaluwstaarten komen aan bod. We overlopen telkens waar je rekening mee moet houden en wat de correcte verhoudingen tussen de onderdelen zijn.

Transciptie

In deze aflevering van De Tooldokter bespreken we verschillende soorten houtverbindingen: de pen-gatverbinding, groeven, sponningen, lijstverbindingen en zwaluwstaarten komen aan bod. We overlopen telkens waar je rekening mee moet houden en wat de correcte verhoudingen tussen de onderdelen zijn.






Tony

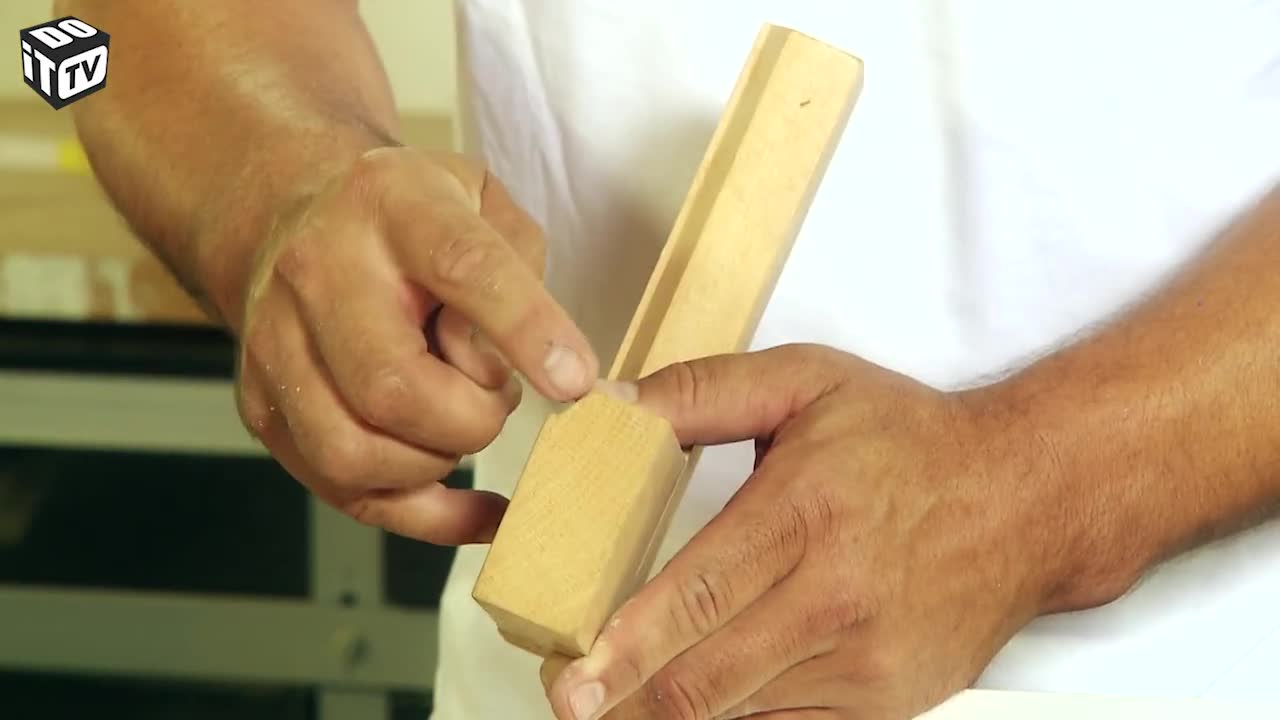

Hier gaan we het over verbindingen hebben. Dus een pen-gatverbinding of een gat-penverbinding. De pen zit hier aan de bovenkant, het gat bevindt zich hier. Het is de bedoeling dat twee stukken hout verbonden worden zonder enig bevestigingsmiddel, zoals een nagel of schroef.


Tony
Dit is de pen, die zich in het gat zal stellen. Hier is het gat natuurlijk doorzichtig, want dat is geen hout, maar zo zul je duidelijk zien hoe de pen zich in het gat duwt.


Tony
We zullen even de pen beschrijven. Hier spreken we van de lengte van de pen, dus zeggen we 'penlengte'. Dus van hier tot daar loopt de penlengte.


Tony
Hier hebben we de penbreedte. We zien de breedte van het stuk, dus in realiteit is van hier tot daar de penbreedte.


Tony
We hebben dan ook een pendikte. Dat is van daar tot daar. De pendikte is de dikte van het stuk. Dus hier zien we dan de pendikte. Even herhalen: penlengte... Penbreedte... Pendikte.


Tony
We schakelen over naar het gat. Hier hebben we... We moeten opletten... Hier hebben we de lengte van het gat. De lengte is van hier tot daar. In realiteit is het van hier tot daar. Dat is in feite gelijk aan de breedte van de pen. Dan hebben we de gatdiepte - dus de diepte van het gat. Die is al dan niet doorgaand. Dus ofwel gaat het volledig door het stuk, ofwel wordt er eventueel gestopt. Dan spreken we over een niet-doorgaand gat.


Tony
Dan hebben we de gatbreedte. Van daar tot daar. Dus we moeten spreken over lengte en breedte van het gat. En dan hebben we ook nog de diepte. In realiteit is dat: lengte... Breedte... En diepte.


Tony
De verdeling van de pen is altijd het stuk - dus de dikte - gedeeld door drie. Als we bijvoorbeeld een stuk hebben van 24 dik, dan delen we dit door drie, en dat is acht. Dus we hebben een pendikte van acht. En ook twee restdelen van acht. Drie maal acht is 24.


Tony
Mocht je stuk nu 22 millimeter dik zijn, dan doen we 22 gedeeld door drie, en dat is zogezegd 7,5, maar dat kan niet. Dus nemen we een pendikte van acht millimeter. Want de dikte van alle boren is een even getal. We hebben langgatboren van acht millimeter of van zes. Dus we nemen acht millimeter en aan beide kanten nog eens zeven. Zo komen we ook aan 22 millimeter.


Tony
Nu gaan we over naar de verschillende soorten verbindingen. Eerst is er de pen-gatverbinding zonder bijkomende bewerking. Dan hebben we een verbinding met groeven, zodanig dat we hier een paneeltje in kunnen schuiven. Dan hebben we een verbinding met sponning... Waar we glas in kunnen zetten. En hier hebben we dan een verbinding met een lijst.


Tony
Als je een lade gaat bekijken, dan heb je deze verbinding in de breedte van het stuk. We starten met de groeven. Dus de groeven, daar komt er... Het doel daarvan is om er een paneeltje in aan te brengen.


Tony
Bij een verbinding heb je doorgaande gaten en niet-doorgaande gaten. Dit hier is een niet-doorgaand gat. Daarin kun je de pen niet zien. Hier spreken we dan weer over een doorgaand gat.


Tony
Hier hebben we de penbreedte. Die is gelijk aan de gatlengte.


Tony
Hier hebben we een groef. Die wordt doorgaans gefreesd. Daardoor wordt de pen hier beschadigd. We gaan dus de gatlengte wat verminderen. Als ik dit hier ga tekenen: dit is de breedte... van het stuk. Dus dit hier is het deel dat beschadigd wordt.


Tony
Hier mogen we de diktekant van de pen eigenlijk niet zien. Dus wat doen we? We zullen dit ook verminderen. De gatpunten zullen we verminderen, namelijk drie vierde van het lijntje hier tot aan het uiteinde. Drie vierde... Dus de gatlengte komt tot daar.


Tony
Dat is de penbreedte. Wat we ook zullen toepassen bij een hoekverbinding met groef is een spatpen. Een spatpen zal de diepte van de groef opvullen.


Tony
Dit zorgt ervoor dat de verbinding steviger is en zal het kromtrekken vermijden.


Tony
Voor de penlengte... of gatdiepte... zijn er twee regels. Ofwel kies je voor de regel: je laat tien millimeter weg van de breedte van je stuk. Dus hier in dit geval is mijn stuk 60 millimeter. Dan is dus de penlengte of gatdiepte 50 millimeter. Houd er wel rekening mee dat er 2 millimeter speling is voor de pen. In ons geval is de pen 48 millimeter.


Tony
De tweede mogelijkheid is dat je drie vierde of één vierde weglaat. De pen is drie vierde en je laat nog één vierde staan. Oké? Dus we hebben een stuk van zestig millimeter. Eén vierde is vijftien. Dus we laten vijftien weg. De penlengte is dan niet 45, maar minus 2 millimeter, wat 43 millimeter wordt.


Tony
Bij de sponningen hebben we drie soorten. Bij de eerste hebben we twee derde... Dus de sponning wordt twee derde uitgehold. Bij de tweede optie hebben we één derde van het stuk. En als derde hebben gewoon tot op de helft. Dus één tweede.


Tony
Als we dit stuk hier nemen... Dit is de dikte van het stuk. Dan spreken we over de sponningdiepte. Dit hier is de breedte van het stuk. Dan spreken we over de sponningbreedte. Dus de dikte is de diepte... En de breedte is de sponningbreedte.


Tony
Het eerste wat je gaat opmerken is dat de schoudering gelijkloopt. Hier... hebben we twee verschillende schouderingen. Schouderingen die in feite niét gelijk lopen.


Tony
En deze wél. Hoe komt dat?


Tony
Doordat we hier een sponning maken, verdwijnt een deel van het hout. Wij moeten dan voorzien dat er hout bijkomt. Daarom spreken we over een 'toesteek'. Dit hier is een daglijn. We steken daar hout aan toe, zodanig dat we de sponning opvullen. Een tweede regel... Doordat we hier dus hout gaan wegnemen, wat gebeurt er dan met de pen? Een deel van het hout van de pen zal verdwijnen. Dus moeten we er rekening mee houden dat het gat iets minder langt wordt. De gatlengte wordt verminderd. Dus stel nu dat de sponningbreedte tien millimeter is, dan zullen we voor de gatlengte tien millimeter minder nemen.


Tony
We zorgen er ook voor dat je de penbreedte niet zou zien.


Tony
Dus dat we nog steeds de kopse kant hebben. We nemen dus drie vierde van de resterende penbreedte. Heb je een sponning van één tweede, dus de helft van het stuk, dan werkt het net hetzelfde als bij een sponning van twee derde. Een deel van het hout valt hier weg en dan krijg je ook nog de eindvermindering.


Tony
Bij een sponning van een derde... Wat zien we hier? Omdat de sponning eigenlijk juist naast de pen loopt, hebben we hier geen vermindering.


Tony
Even vergelijken...


Tony
...met sponning één derde. Daar heb je hout dat verdwenen is, hier niet.


Tony
Dus bij een sponning van twee derden komt het glas zó...


Tony
...met uiteraard een slaglat die hier komt.


Tony
Bij één tweede... of de helft...


Tony
Bij slag of sponning één derde...


Tony
Bij een combinatie van paneel met glas heb je hier de middenregel. Dus dat is deze.


Tony
We hebben dus een verschil... We hebben eerst en vooral de groef voor het paneel... En dus de sponning voor het glas.


Tony
Daar is er één groot verschil.


Tony
Dat is de schuine schoudering aan de achterkant.


Tony
Het verschil komt vooral tot uiting bij de groef. Het hout wordt hier niet weggenomen. Daar, voor de sponning, wordt het hout wél weggenomen. Dus van het punt hier tot daar is het een schuine schoudering. Daar houden we rekening mee bij de regel.


Tony
Voor de verbindingen met een lijst die uitgefreesd worden, zitten we met twee verschillende schouderingen.


Tony
Dus de voorste schoudering... en de achterste schoudering.


Tony
Hoe komt dit? We frezen dit deel weg. Het verstek van de lijst komt tot hier. Dus hebben we de voorste schoudering, die wat dieper ligt.


Tony
Als we dit vergelijken met deze, dan loopt de schoudering gewoon recht door de lijst. Zo zal de schoudering zich verplaatsen. Het hout - de breedte van de pen - blijft wel onbeschadigd. De pen kan hier in ons geval gewoon doorlopen.


Tony
Heb je een combinatie van een lijst én een groef, dan is er één verschil ten opzichte van deze: de pen zal toch verminderen met de groefdiepte.


Tony
Resteert er ons nog de laatste verbinding die we zullen bespreken. Dat is de zwaluwstaart. Die wordt vooral gebruikt bij bijvoorbeeld lades.


Tony
Het is zo gemaakt dat, als we een bepaalde trekkracht uitoefenen, het niet mogelijk is voor het hout om uit elkaar getrokken te worden. Dankzij de schuine kanten kan het stuk niet weg langs deze kant... maar moet je het stuk verwijderen via deze richting. Als we dus een lade zullen nemen, zullen we het stuk zó plaatsen en zal de beweging zó moeten verlopen. Wens je deze kopse kanten niét, dan kun je een zwaluwstaart maken, maar niet doorgaand. Dan is dit de voorkant van je lade, en dit hier is je verbinding, dus de zwaluwstaart die zich op de zijkant bevindt.


Tony
Hier laten we een stuk hout over. Het is misschien net iets moeilijker om uit te werken.


Tony
Wil je het minder complex, dan kun je rechte zwaluwstaarten gebruiken. Natuurlijk kun je die dan wel langs beide kanten uithalen. Maar toch blijft het een stevige constructie, want er is een groot lijmoppervlak dat in elkaar gelast zit.
