CE QUE VOUS DEVEZ SAVOIR SUR LA DOMOTIQUE

Via domotica kan werkelijk alle elektrische appa­ratuur in een woning worden geïntegreerd in één systeem. Verwarming, verlichting en verluchting zijn daarbij belangrijke aspecten. Wie eraan denkt te verbouwen, moet zeker domotica overwegen, maar hoe zit het eigenlijk met de opbouw van een domoticasysteem?

C'EST QUOI?
LE FONCTIONNEMENT?
1. SYSTEME DOMOTIQUE CENTRALISE
2. SYSTEME DOMOTIQUE DECENTRALISE
QUEL PROTOCOLE?
QUID DES APPLIS?

Eclairage, chauffage, ventilation, surveillance de l'énergie, audio, protection ou entertainment. La domotique, aussi appelée automatisation des bâtiments, peut intégrer toutes les fonctions centrées sur l'électricité dans un seul système de gestion.

Via ce système de gestion, les appareils électriques sont commandés et surveillés.

L'intégration peut se limiter à certaines fonctions essentielles, par exemple, le réglage de la température ou la montée et la descente automatiques des volets roulants, mais tout ce qui peut être commandé de façon électrique, peut tout aussi bien être logé dans le système de gestion.

Faire s'écouler le café automatiquement à partir de 6h ou mettre le lave-vaisselle en marche depuis le travail. Les possibilités sont infinies. D'autant que des interactions entre les appareils électriques sont réalisables.

On peut, par exemple, régler que l'ouverture d'une fenêtre dans la chambre abaisse automatiquement le chauffage dans cette pièce ou qu'une chaleur excessive fait coulisser la protection solaire.

DIFFERENCE AVEC UNE INSTALLATION CLASSIQUE

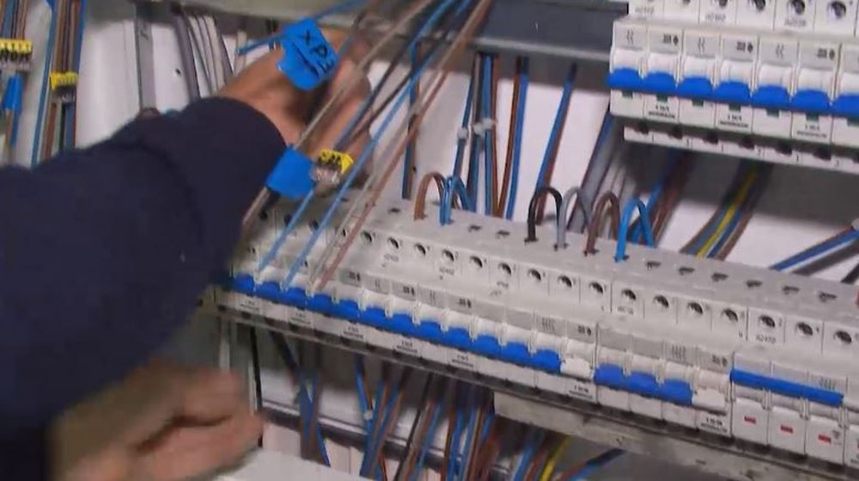

Dans un système classique, des câbles de 230 volts pour le courant de réseau partent de l'armoire à fusibles vers les différents points de prélèvement. Le câble d'alimentation circule directement vers les prises, ceci s'effectue par le biais d'un interrupteur vers les objets à allumer ou débrancher, comme une lampe ou un volet roulant. Une prise est constamment sous tension.

Les commutateurs interrompent le courant, ce qui fait qu'une lampe s'allume ou pas, qu'un volet roulant remonte ou pas. On détermine quel commutateur commande quel point lumineux ou volet roulant, et ceci peut être changé par la suite à l'aide d'un travail d'entaillage et de meulage.

Par pièce, les prises électriques et les commuta­teurs sont accouplés les uns aux autres dans un groupe. A partir de l'armoire à fusibles, le câble d'alimentation se rend vers la première prise d'un groupe.

De cette prise part à nouveau un câble vers la prise suivante, et ainsi de suite. Un groupe peut comporter au maximum huit prises ou commutateurs. Seul le courant est transporté sur un câble. C'est totalement différent dans un système domotique.

Dans une installation domotique, on prévoit, en plus des câbles d'alimentation, des câbles pour le transport des données (les données peuvent aussi être envoyées sans fil).

Le transport de données s'effectue, comme on le nomme en termes domotiques, entre les capteurs et les acteurs.

Les capteurs sont les commutateurs, écrans tactiles, détecteurs de mouvement, stations météo, etc. Ceux-ci envoient leurs commandes vers les acteurs.

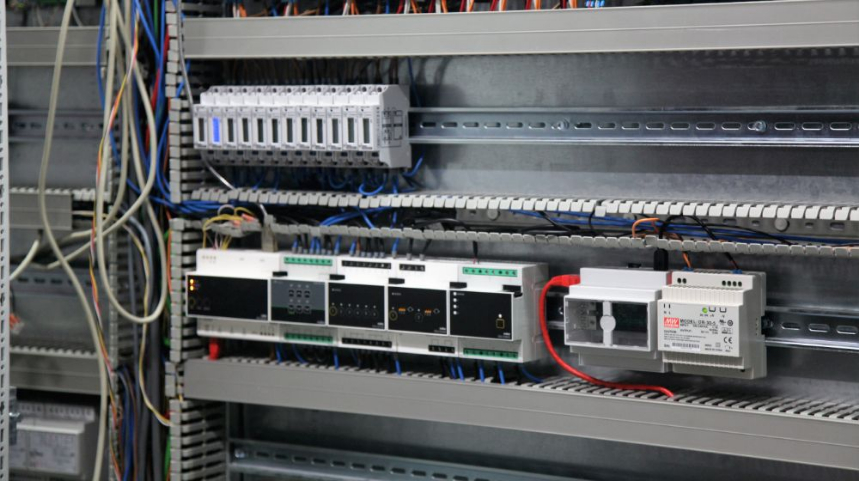

Les acteurs sont des modules qui commutent les consommateurs, à savoir les lampes, les volets roulants, le chauffage, etc. Il existe les acteurs relais, variateurs et chauffage. Ils font en sorte que la lumière est graduée, que les volets roulants sont commandés, que le portail s'ouvre, etc. Le système domotique doit, il est vrai, être programmé pour pouvoir le réaliser.

Via la programmation, on détermine quel acteur fait quoi si un capteur est activé quelque part (par exemple, si on appuie sur un bouton, quelle lampe doit brûler?). Deux principes: les systèmes domotiques centralisés et les systèmes domotiques décentralisés.

DISPOSITION

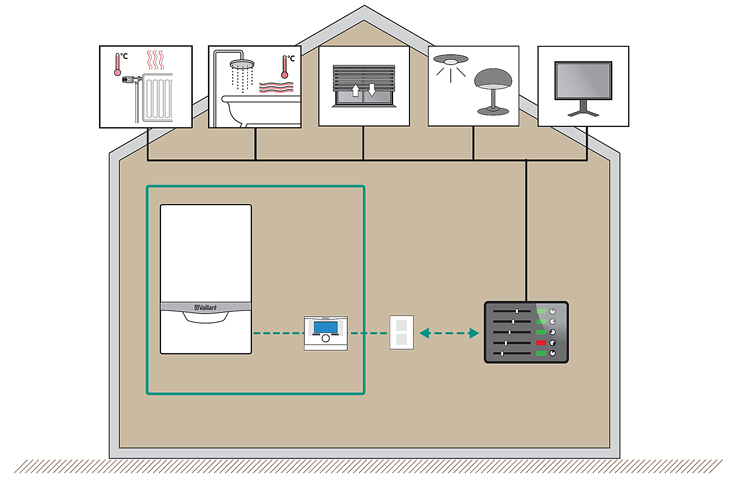

Dans les systèmes domotiques centralisés, le cœur, ou autrement dit l'intelligence du système domotique, se trouve dans ou près de l'armoire à fusibles. Cette intelligence se situe dans une unité de traitement centrale (un processus informatique).

Les capteurs et les acteurs sont accouplés à la centrale, en étoile, ceci veut dire que chaque capteur ou acteur est en liaison directe avec la centrale.

FONCTIONNEMENT

Les signaux des capteurs (par exemple, un bouton est enfoncé) sont transmis à la centrale, en direct ou via les modules d'entrée. Les modules d'entrée sont une sorte de décodeurs qui convertissent les signaux en commandes compréhensibles par la centrale. La centrale active ensuite les acteurs (aussi appelés modules de sortie).

Les acteurs interprètent les signaux de la centrale et commandent, sur la base des informations reçues de la centrale, l'éclairage, la climatisation, les prises, les volets roulants, etc. (par exemple, une lampe s'allume par la fermeture d'un contact relais).

EXEMPLE CONCRET

Dans un bâtiment, équipé d'une automatisation de bâtiment centrale, la lumière dans le living est automatiquement commutée et le chauffage est aussi augmenté quand quelqu'un entre, du moins quand il fait plus froid que 15 °C dehors. Dans le living, un détecteur de mouvement est installé (capteur).

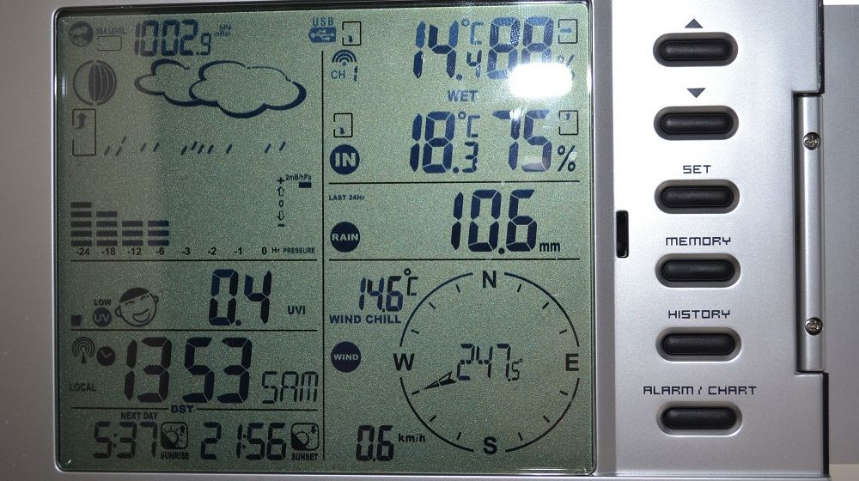

Il est relié directement à la centrale. La station météo, suspendue à la façade à l'extérieur (capteur), est raccordée à la centrale par un module d'entrée. Deux modules de sortie (acteurs) sont commandés depuis la centrale, l'un accouplé à l'éclairage et l'autre accouplé à la commande des vannes des radiateurs dans le living (les consommateurs).

Quand quelqu'un entre dans le living, le détecteur de mouvement envoie un signal vers la centrale. Le centre transmet ce signal à l'acteur lié à l'éclairage, qui commute ensuite les lumières.

Si la station météo indique aussi qu'il fait plus froid que 15 °C dehors, la centrale émet de surcroît un signal vers l'acteur associé à la commande des vannes des radiateurs. Celle-ci ouvre les vannes, ce qui fait grimper la température dans le living.

PROGRAMMATION

La programmation du système domotique maton s'effectue en­tièrement via la centrale. La centrale comporte un module avec une interface USB ou Ethernet ou un gateway to internet.

Via ce module, un ordinateur est accouplé à la centrale et le programme pour la maison est écrit avec un logiciel adapté.

DISPOSITION

Dans un système décentralisé, l'intelligence réside dans les capteurs et acteurs eux-mêmes. Il n'y a pas d'unité de traitement. Chaque capteur et acteur dispose d'une propre unité de traitement (ou processeur).

Les capteurs et acteurs sont accouplés en parallèle sur un câble intelligent central, par exemple, un câble bus (la disposition du système est parallèle, comparable à la façon dont les prises et les commutateurs dans un système classique reçoivent le courant d'un même fusible dans l'armoire électrique), ou sont reliés sans fil.

L'important est que l'unité de traitement des composants soit également alimentée. Ceci peut se faire via un câble séparé ou via le câble intelligent proprement dit.

FONCTIONNEMENT

Les capteurs et acteurs se comprennent, sans devoir engager une centrale en guise de communicateur.

Dès qu'un capteur est activé (par exemple, un bouton est enfoncé), un signal est placé sur le câble (ou envoyé sans fil); il contient l'adresse et le canal de l'acteur censé répondre. L'acteur capte le signal et réagit comme programmé (par exemple, ouvrir le contact pour éteindre la lumière).

EXEMPLE CONCRET

Dans une maison avec un système domotique décentralisé, la protection solaire est abaissée quand la température dans le living excède les 21 °C.

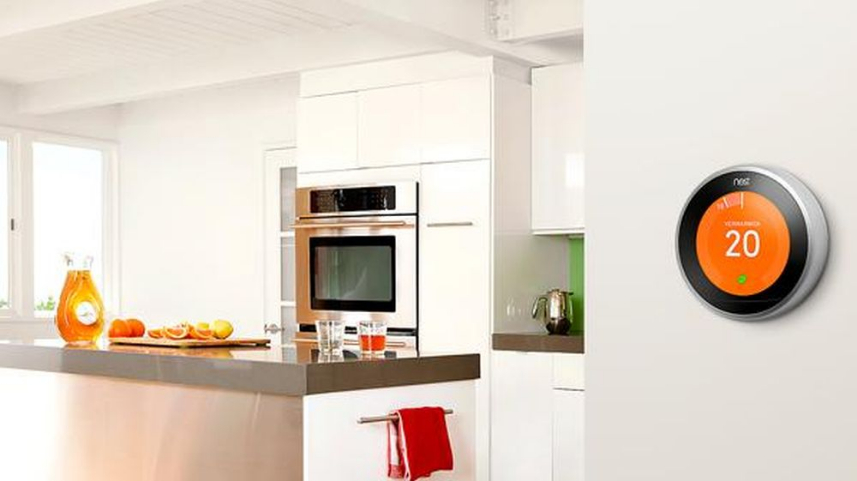

Le thermostat d'ambiance (capteur) est raccordé, tout comme le commutateur du système de protection solaire, sur le câble intelligent de l'installation domotique. Quand une température de plus de 21 °C est mesurée dans le living, un signal est placé sur le câble (ou envoyé sans fil). Une fois parvenu chez le commutateur, celui-ci capte le signal, puis ouvre le contact et la protection solaire descend.

PROGRAMMATION

Un ordinateur est accouplé au câble intelligent via une interface USB ou Ethernet ou via un gateway to internet, intégré dans un module.

Tous les composants raccordés au câble peuvent être programmés de cette manière.

La programmation s'effectue à l'aide d'un protocole. Un protocole est un standard pour l'échange de données entre différents programmes, ordinateurs ou réseaux. Dans une installation domotique est décrit via un protocole comment les capteurs et les acteurs communiqueront l'un avec l'autre.

Le protocole figure dans un progiciel informatique. Le logiciel montre chaque pièce (living, cuisine, chambre, etc.) avec les capteurs, acteurs et consommateurs présents par pièce. Via ce logiciel spécifique, les commandes par capteur et les réactions des acteurs à ces commandes sont programmées.

OUVERT OU FERME

Les systèmes domotiques ouverts utilisent un protocole ouvert. Le fabri­cant libère le protocole, à savoir les codes et spécifications sous-jacents. Chaque fournisseur qui le désire, peut réaliser des composants pour le système.

En con­séquence, des appa­reils de diverses marques peuvent être intégrés dans le système domo­tique. Les protocoles fermés font partie de l'entreprise qui les crée. Les codes système sont cachés au public. On ne peut travailler qu'avec les compo­sants de système d'une seule marque (mais il existe des modules d'entrée sur lesquels un commutateur d'une autre marque peut être raccordé).

GATEWAY TO INTERNET

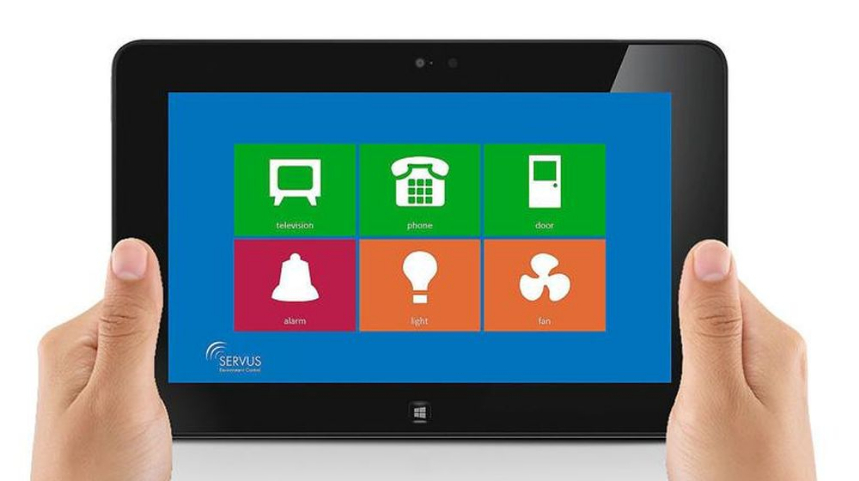

Pour permettre la commande à distance, via le smartphone ou la tablette, l'unité de traitement centrale ou le câble intelligent du système domotique doit être connecté à Internet. Ceci se fait via un gateway to internet.

Ce gateway est branché sur un routeur et traduit le protocole du système domotique dans le protocole Internet.

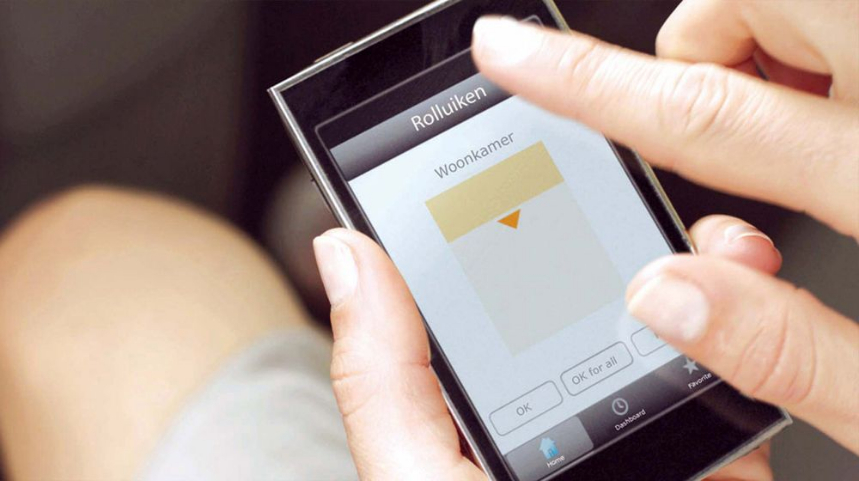

Par conséquent, le gateway relie le réseau domotique avec Internet. De cette manière, les capteurs peuvent être surveillés et commandés via un smartphone, une tablette ou un PC dans la maison (même sans wi-fi).

La domotique, c'est bien, mais aujourd'hui, une maison ne doit pas être équipée de l'automatisation des bâtiments pour pouvoir commander les appareils à distance. Même l'unité de ventilation, la chaudière, le thermostat d'ambiance, etc. peuvent être commandés au travail ou dans la voiture via une appli, si le réglage est équipé ainsi par le fabricant.

L'appli est donc la télécommande de l'appareil et un smartphone devient littéralement une collection d'applis ou de télécommandes. Ces applis peuvent être rassemblées sur une plate-forme numérique afin de ne pas devoir toujours les démarrer séparément.

Mais est-ce que ceci est une automatisation de bâtiments? Non, les applis ont un fonctionnement autonome. Il n'y a pas d'interaction entre les différents appareils électriques du bâtiment. En d'autres termes, ils ne peuvent pas dialoguer ensemble. De plus, la commande avec ces applis s'opère toujours via wi-fi.
