Het zelfbouwhuis - aflevering 19

Opbouw plat dak eerste verdieping - Ep. 19 - In deze aflevering van 'Het zelfbouwhuis' beginnen we met de opbouw van het platte dak op de eerste verdieping.

Transciptie

In de vorige aflevering werkten we de structuur van onze eerste verdieping af. Zowel de buitenste draagmuren als de binnenmuren van de slaapkamers werden gezet.

De oude muren die we behouden werden ook behandeld tegen opstijgend vocht.










In deze aflevering starten we met de opbouw van het platte dak op de eerste verdieping.

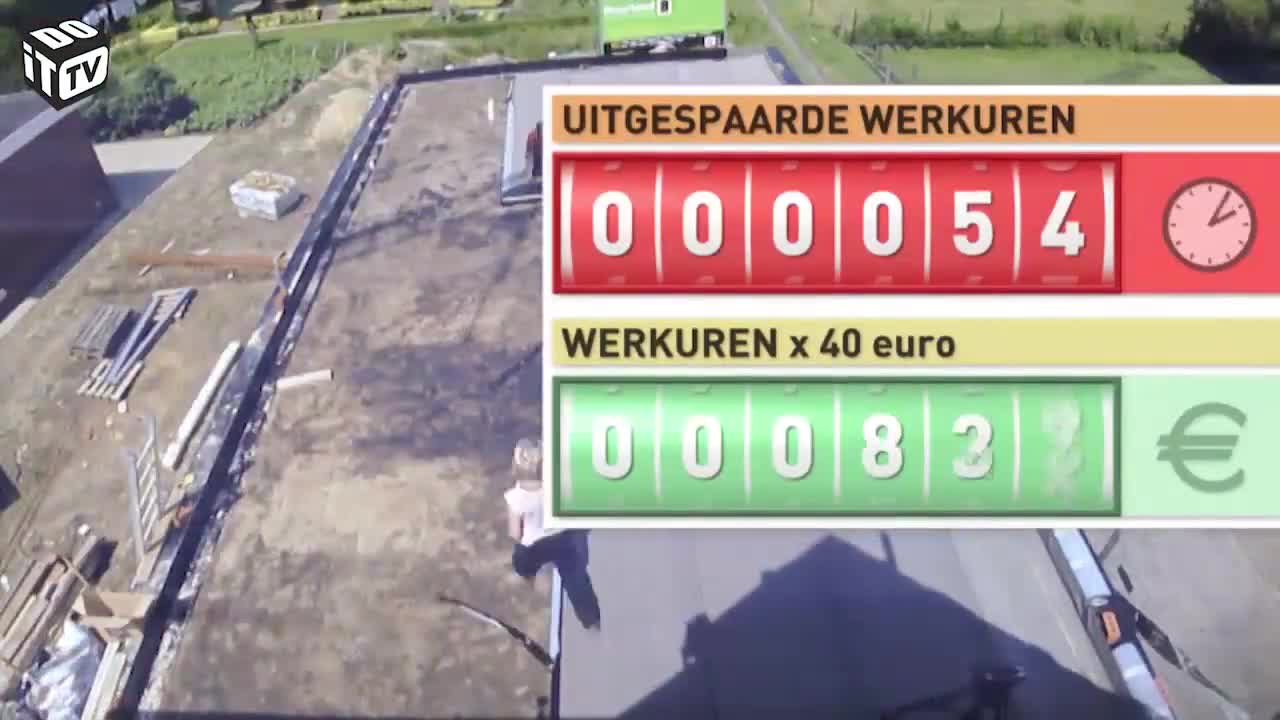

We werken zo'n 54 uur met de aannemer mee. Tegen 40 euro per uur sparen we op die manier 2.160 euro uit.












Vrouw 1
Rein, we gaan vandaag regenwaterbuizen afwerken op het platte dak. Daar zijn er bepaalde dingen belangrijk.

Ten eerste moeten we goed weten hoe de opbouw van het dak is. Dus hier hebben we nu eigenlijk de constructieve beton. Op die constructieve beton komt er nog helling om alles naar die gaten toe te laten lopen.

Daarop moeten we dan ook nog een dampscherm voorzien. Daarop komt de isolatie, we hebben voor een PUR-isolatie gekozen en daarop komt dan de EPDM.

Dus dat zijn allemaal laagjes waar we rekening mee moeten houden, want op die bovenste EPDM moet die flap – die ook bestaat uit EPDM – erop aansluiten.

Dus dan moeten we een rekensommetje doen. We moeten kijken hoe dik het is en op die manier weten we dus de hoogte.


Vrouw 1
Als we dus zien… We steken dat daarin. Dan kunnen we kijken hoeveel hellingsbeton er zal zijn.

Bij ons is het van 0 naar 4, het is dus geen hellingsbeton maar een hellingschape. Daarop komt er dan dus de isolatie.

Stel je hebt een isolatie van 10 cm dan stel ik altijd voor om dit iets lager te steken, want dan ben je zeker dat het water naar dit punt afvoert.
Met de hulp van de aannemer zorgen we er nu voor dat het afvoerstuk op de juiste lengte wordt gemaakt.

Doordat de hellingschape naar 0 afloopt richting het afvoergat, moeten we daar enkel rekening houden met de dikte van de isolatie.

We kunnen dit gemakkelijk doen door een stuk isolatie naast het gat te leggen en zo af te meten.




Hiervoor moet je sowieso wel met twee zijn, zodat er één iemand van bovenaf het afvoerstuk op zijn plaats kan houden. Op die manier kun je rekening houden met de dikte van de isolatie. De andere persoon meet dan het stuk af dat door het plafond uitsteekt.




We hebben een afvoerbuis van 214 centimeter nodig. Maar we moeten hier nog 1 centimeter van aftrekken.

Die ene centimeter is de som van 2 afstandshoudertjes van ongeveer 4 à 5 millimeter die in de verbindingsmoffen zitten.




Na het afmeten slijpen we de buis op maat met een slijpschijf met ijzerblad.




Maar voor we de leiding dan in de afvoerleiding plaatsen, moet er nog een elektromof op het verloopstuk gemonteerd worden.

Deze mof zorgt ervoor dat de leiding perfect aansluit op het verbindingsstuk.




In zo'n elektromof zitten 2 elektroden waarmee we de stukken aan elkaar kunnen lassen.

Met een speciaal elektrolastoestel worden de elektroden gesmolten waardoor de onderdelen waterdicht met elkaar verbonden zijn.




Zo'n lasmachine kun je gemakkelijk huren bij de leverancier van de buizen, dan hoef je die niet zelf aan te kopen.




We controleren nog even of alles perfect op maat is en dan kunnen we de volledige buis via een verloopstuk aan de bestaande leidingen lassen.




De afvoer voor het platte dak hebben we voorbereid, dus nu kunnen we starten aan de effectieve dakopbouw.

In aflevering 11 legden we al de basis voor ons dak in predallen. Deze voorgegoten betonplaten werden afgewerkt met een druklaag in beton.

Deze laag constructieve beton heeft een totale dikte van 20 cm.




Ondertussen werden ook de Z-profielen op dit verdiep geplaatst en kunnen we dus overgaan tot de uiteindelijke dakopbouw.

We beginnen met een hellingschape. Daarna volgt een dampscherm, en ten slotte leggen we de isolatie die we afwerken met een laag EPDM.

Maar voor we de chape kunnen aanbrengen, moeten we zorgen dat de ruimte onder de profielen opgevuld is.

Dat heeft 2 redenen:

Zo kan de chape niet uitlopen én, nog belangrijker, zo vermijden we koudebruggen.




Bij de plaatsing van de profielen legden we al een strook neopreen – of rubber –, maar nu is het nog nodig om ook de rest van de kieren op te vullen met isolatie.

Voor de grote gaten doen we dit met stukken PUR-plaat.

En om alles vast te zetten en de overgebleven spleten en gaatjes te dichten, gebruiken we dan nog PU-schuim.

We gebruiken hier de variant met een lage expansiewaarde, zodat alles mooi op z'n plaats blijft zitten.




Vergeet niet om ook via de buitenkant je profielen op te spuiten.

Eens dit gebeurd is, zijn de mogelijke koudebruggen optimaal geminimaliseerd.




Wanneer het geheel dicht is, slijpen we ook de uitstekende draadstangen af waarmee we de profielen aan het beton bevestigd hebben.

Zo zullen die niet boven de isolatie uitsteken en kunnen ze de eindlaag EPDM niet beschadigen.




Let er op dat je goed beschermd bent tijdens het slijpen, zodat je ogen, oren of handen niet gekwetst raken.






Vrouw 1
Vandaag starten we dus eigenlijk met het starten van de hellingschape. Dus op de constructieve beton komt hier de hellingschape, die dus in dit geval helt van 4 cm naar 0.

Mits ik zeg 0 hebben we gekozen voor een chape in plaats van een beton, want met beton kan dat niet.

Óp die hellingschape komt er dan een dampscherm. Je ziet dat dat opgetrokken is tegen die stalen profielen die we geplaatst hebben.

Daar komt er dan een isolatielaag op in één of twee lagen. En dáárop komt dan de EPDM. De EPDM moet óok opgetrokken worden, tegen het dampscherm eigenlijk, waardoor dit hier een heel gesloten geheel vormt. En dat er eigenlijk een zak wordt gemaakt rond de isolatie, die dus heel goed beschermd wordt en zo heel goed zijn werk kan doen.
De aannemer heeft de hellingstouwen uitgezet volgens de tekening van de architecte.

Samen overleggen ze of alles correct gebeurd is.

De buitenste knooppunten van de diamantvorm duiden het laagste punt aan, waar het water naartoe zal lopen.

Dit punt verschilt vier centimeter van het hoogste punt waardoor er ongeveer 1 centimeter helling per meter ontstaat.




We duiden de helling hier aan met metserstouwen die volgens de juiste hoogte zijn opgespannen met behulp van een aantal stenen en spietjes.




De chape die we hier gebruiken heeft de verhouding van 200 kilogram cement per kubieke meter zand.

Dit wil zeggen dat we 200 kilogram cement vermengen met ongeveeer 1400 kilogram zand.

De korrel van het zand is tussen 0,4 en 0,7, wat vrij grof zand is. Een grove korrel gaat beter om te verwerken en neemt minder cement op, waardoor de chape steviger is.




Doordat we hier een grote hoeveelheid chape nodig hebben, laten we die aanvoeren door de betoncentrale.

Bij kleinere hoeveelheden kun je die gemakkelijk zelf maken.




Er rest ons nu nog de chape te verdelen over het plafond volgens de juiste helling.

We doen dit handmatig met de schop, zodat we onze touwenstructuur niet beschadigen.




Met behulp van onze opgespannen touwen kunnen we controleren of we de chape volgens de juiste helling plaatsen.

Hiervoor gebruik je een baksteen.

Je meet regelmatig of de afstand tussen je touw en de chape exact de hoogte van de steen is. De chape moet perfect evenwijdig met het touw liggen, zo bekom je een degelijk resultaat.

Met een lat kun je de chape onder het touw mooi effen maken.




Uiteraard controleer je steeds opnieuw, zodat je volgens de juiste helling blijft werken.

Het zorgt voor een lange werkdag, maar precies werken is belangrijk, want dit zal een perfecte afwatering van je dak verzekeren.




Voor het leggen van de chape gebruiken we niet enkel een lange regel en een pleisterspaan.

Met een afwerkspaan kunnen we gemakkelijker de chape tussen de touwen gladstrijken.




Het geheel moet nu ongeveer 4 weken drogen. Je mag rekenen op een droogtijd van 1 week per centimeter dikte.






Man 1
[Presentatie Gaëtan]
De primer zorgt voor een goeie basis bij het plaatsen van het dampscherm op de uitgedroogde chape. De chape wordt zo minder zuigend waardoor het dampscherm beter hecht.

Deze primer is specifiek bedoeld voor de goede hechting van zelfklevende bitumineuze dakbedekkingen zoals ons dampscherm.




Hij is heel makkelijk koud verwerkbaar en kan aangebracht worden met een rol met telescopische steel.

Zorg er wel voor dat je ondergrond droog en proper is. Werk telkens in een strook van een meter om gemakkelijk het product te kunnen uitrollen.




We hebben het afvoerstuk voorlopig terug van de regenbuis gehaald om makkelijk te kunnen werken.

Na het leggen van de EPDM kunnen we de flap er dan mooi waterdicht op verlijmen.




Wanneer de hechtprimer aangebracht is, moet je die eerst volledig laten drogen voor je het zelfklevende dampscherm plaatst. De droogtijd gaat van 1 tot 12 uur, afhankelijk van de temperatuur en de vochtigheid.

Sowieso moet je het zelfklevend membraan op dezelfde dag als je primer plaatsen.




Nu de primer voldoende uitgedroogd is, kunnen we beginnen met de plaatsing van het dampscherm.

Om dit zo vlot mogelijk te laten verlopen, tekenen we eerst de breedte van onze rol af en zetten we een smetlijn.

Op die manier kunnen we over de hele lengte perfect recht te werk gaan.

Je rolt het dampscherm best open met een aantal personen, zodat je het mooi kan laten aansluiten in alle hoeken en kantjes.




Om een volledig waterdichte ruimte te creëren voor onze isolatie, laten we het dampscherm doorlopen tot over de profielen.

Waar nodig kan je het scherm al iets bijsnijden zodat je straks gemakkelijker kan werken.




Ook in de hoek bereiden we al voor. We snijden het membraan door tot tegen de profielen, zo kunnen we die al mooi op z'n plaats plooien.




Wanneer je strook goed gepositioneerd is, kun je de folie verwijderen en het membraan ter plaatse kleven. We beginnen met de linkerhelft. Zo kunnen we gemakkelijker werken.

Snijd de folie door en verwijder de eerste helft voorzichtig.

Zorg dat het dampscherm mooi aansluit op de ondergrond zodat er geen luchtbellen onder zitten.




Als de strook mooi vastgekleefd is, kun je de uitstekende stukjes afsnijden met een breekmes.




Daarna plaats je de tweede helft van je strook.




Wanneer je start met een nieuwe strook dan overlap je best met een aantal centimeter van het al geplaatste dampscherm. Zo verzeker je een volledig waterdicht geheel.




We kleven het dampscherm tot mooi onder de EPDM van onze gemetste muur. Zo kan het vocht uit de spouw er niet onder terecht komen.




Op elke strook is aan de zijkant een zelfklevend overlapstuk voorzien.

Zorg dat je die breedte van overlapping steeds respecteert zodat je geheel perfect waterdicht is.

Bij de plaatsing moet je het membraan ook mooi vlak kleven. Maar om ervoor te zorgen dat de strook over de volledige oppervlakte goed aan de ondergrond kleeft, rol je die best achteraf nog eens aan. We gebruiken hiervoor een verfrol met telescopische steel. Dit maakt het minder belastend voor de rug.




Bij de afvoer maken we een kruisvormige opening waar de buis door kan. Die werd vooraf al geplaatst omdat we die zo mooi kunnen inwerken in onze dakopbouw.

De verschillende lagen van ons dak kunnen aansluitend rond de afvoerbuis geplaatst worden en zo vermijden we lekken en bekomen we een waterdicht geheel.




Na het plaatsen van het dampscherm kunnen we de uitstekende stukjes buis gewoon afslijpen zodat we achteraf ons afvoerstuk erin kunnen verwerken.




Op het einde van het dak zitten we nog met een dun strookje dat moet bekleefd worden.

We maken het voor onszelf hier eenvoudiger door stukjes in de breedte op maat te snijden.

Als we in de lengte zouden werken, moeten we een strook van meer dan 8 meter mooi recht kunnen afsnijden en kleven, wat niet evident is.




We gebruiken een gewoon breekmes en snijden op een stukje balk, zodat we ons onderliggend dampscherm niet beschadigen.

Ook hier zorgen we bij de plaatsing dat alle stukken voldoende overlappen.




Met ons zelfklevend dampscherm geplaatst, ligt de basis er voor de verdere afwerking van ons dak.










In deze aflevering bespaarden we 2.160 euro. Samen met het voorlopige totaal van 30.530 euro komt het gespaarde bedrag nu uit op 32.690 euro.










In de volgende aflevering werken we de opbouw van ons dak op de eerste verdieping af.

We voorzien een isolatielaag die we dan waterdicht afwerken met EPDM.
